Микрометр — незаменимый помощник оператора и наладчика станков с ЧПУ
Знаете ли Вы, что на известном сайте по поиску работы Headhunter во многих вакансиях оператора и наладчика станков с ЧПУ в графе требования указано умение пользоваться таким измерительным прибором, как микрометр?
Не знали? Тогда скорее читайте нашу новую статью, в которой наши инженеры по обучению раскрыли все секреты данного прибора.

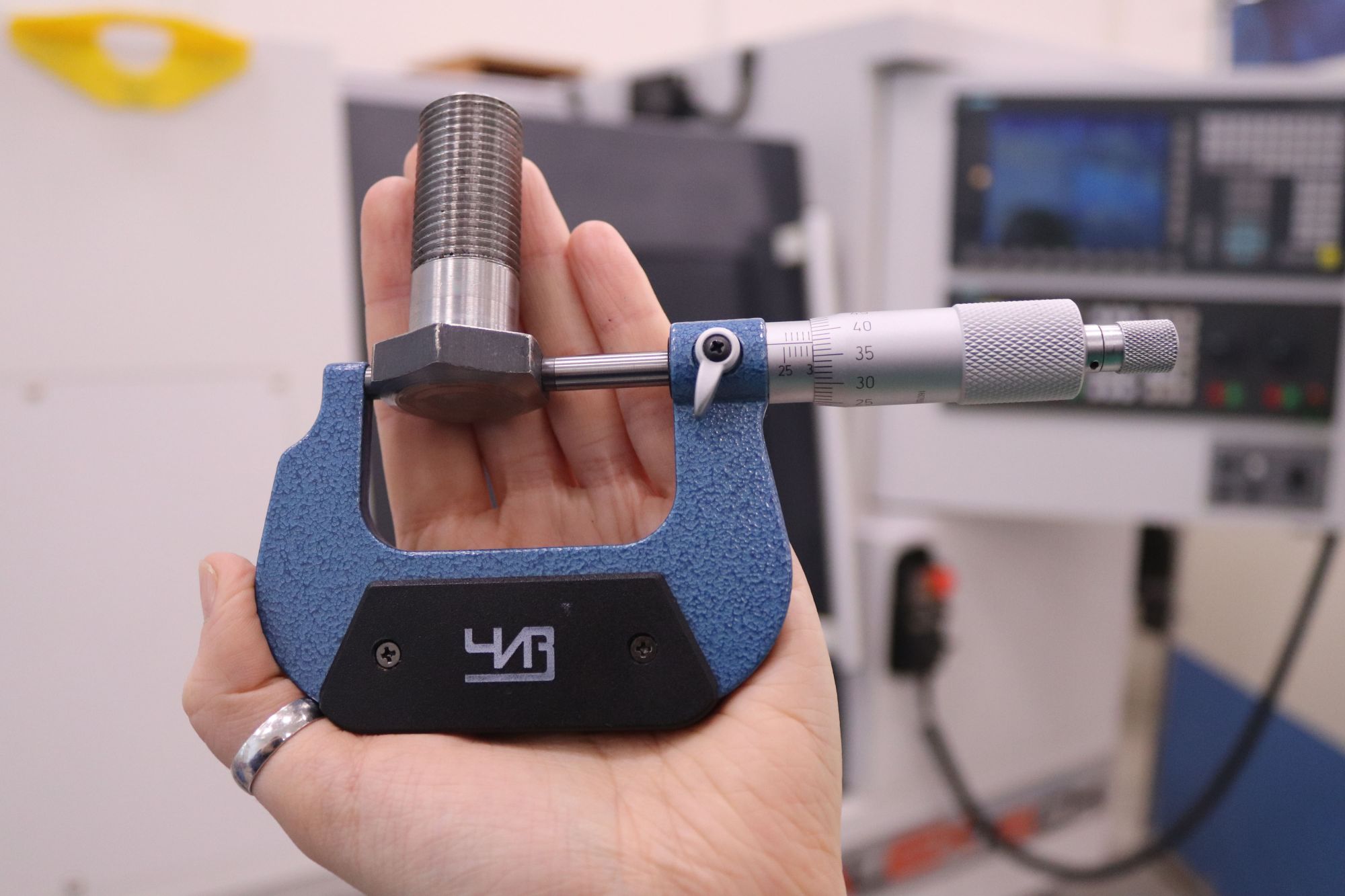

Микрометр – прибор для точных измерений наружных размеров деталей – диаметров, толщины и длины.
Микрометр состоит из стальной скобы (1), которая с одной стороны имеет неподвижную пятку (2) с измерительной поверхностью, а с другой – стебель (5), в котором закреплена гильза с внутренней резьбой. В гильзе ходит микрометрический винт (шпиндель 3) с шагом 0,5 мм; на левом конце винт заканчивается измерительной поверхностью. Снаружи стебель охватывается барабаном (6), соединенным с микрометрическим винтом (3). При вращении барабана вращается и винт.
Измеряемый предмет помещают между измерительными поверхностями пятки (2) и винта (3). Для того, чтобы при перемещении винта не могло произойти сильного сжатия предмета, на правом конце барабана имеется предохранительная головка (7) с трещоткой. При ее вращении устраняется главный источник ошибок – неравномерный нажим винта на измеряемый предмет. Услышав звук трещотки, прекращают вращение головки (7), закрепляют поворотом зажимного кольца (стопор 4) шпиндель и производят отсчет.
Определение показаний микрометра
На наружной поверхности стебля расположена продольная риска, выше и ниже которой нанесены две шкалы – нижняя с миллиметровыми делениями и верхняя – со штрихами, делящими каждый миллиметр нижней шкалы пополам.
Результат измерения микрометром отсчитывается как сумма отсчетов по шкале стебля и шкале барабана. За один оборот барабана измерительная поверхность винта перемещается на 0,5 мм. На барабане нанесено 50 делений. Если повернуть барабан на одно деление его шкалы, то торец микровинта переместится относительно пятки на 0,01 мм (0,5 : 50 = 0,01 мм)
Основные правила пользования
1. Прежде чем приступить к измерениям, следует проверить точность инструмента.
2. Когда измерительные поверхности сомкнуты, нулевой штрих барабана должен точно совпадать с продольной риской стебля, а его край – с нулевым штрихом на стебле.
Для отсчета показаний микрометра сначала смотрят по шкале стебля, на сколько край барабана отошел вправо от нулевого деления; по нижней шкале определяют целые миллиметры, а по верхней – половины миллиметров.
Для отсчета сотых долей миллиметра используется номер штриха на скошенной части барабана, совпавшего с продольной риской стебля.
Измерения микрометром оказалось не такой уж и сложной штукой. Надеемся, что данная статья будет Вам полезна. В следующей статье мы расскажем Вам как правильно определять размер детали по нутромеру!
