Поэтому мы решили с Вами поделиться инструкцией об определении размера деталей и приложением, в котором Вы можете попрактиковаться в определении размеров деталей.

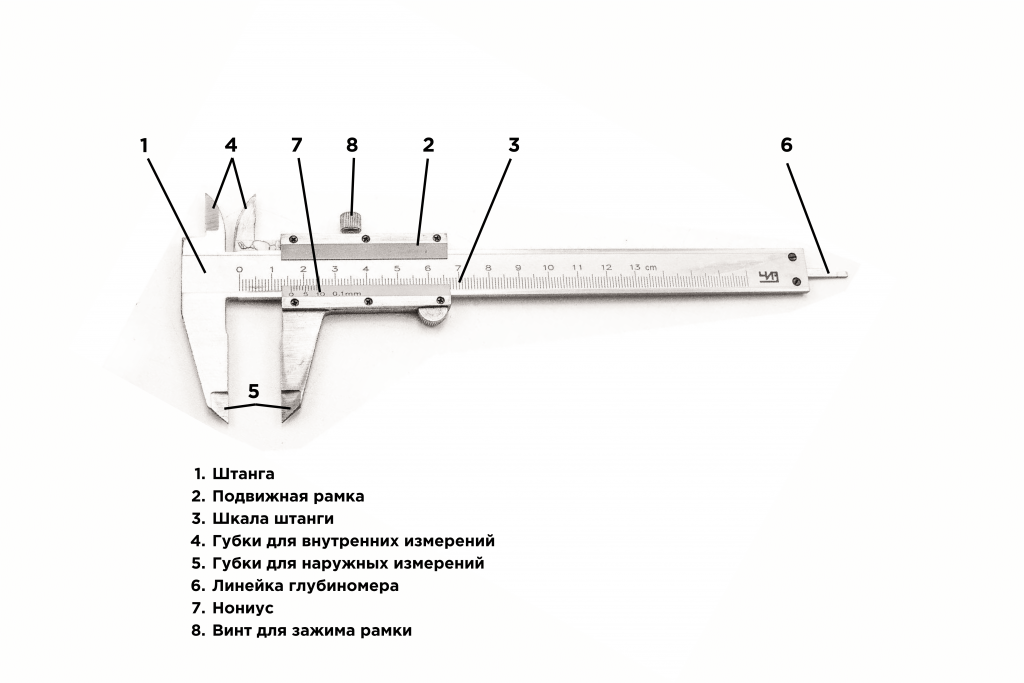

Изображение 1. Устройство штангенциркуля ШЦ-1

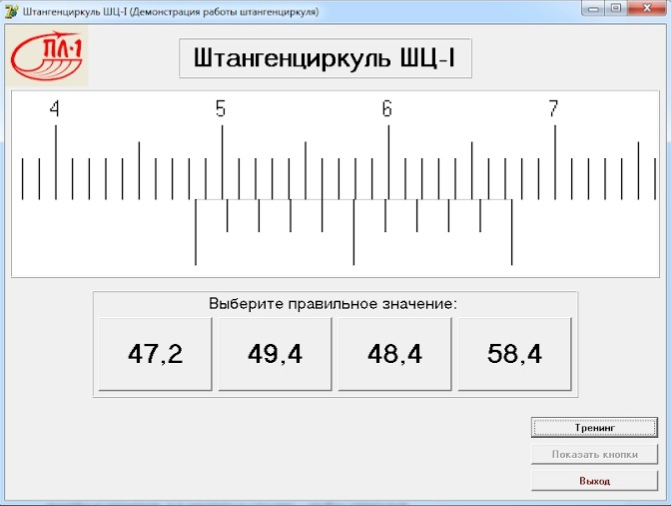

Рассмотрим с вами пример: необходимо выбрать правильное значение на изображении №2
-
По шкале штанги определяем целый (номинальный) размер - ноль на шкале нониуса (первая риска) должен быть ближе к какому-либо значению на шкале штанги. На данном примере - 48 (если риски не совпадают ровно, определяем десятые доли).
-
Далее определяем размер десятых долей, для этого смотрим на шкалу нониуса. Одно из ее делений максимально ровно совпадает с делением на шкале штанги. На данном примере четвертое деление шкалы нониуса максимально совпадает с делением штанги - 0.4
-
Складываем два числа 48+0.4=48.4 и получаем правильный ответ - 48.4 мм
Изображение 2. Устройство штангенциркуля ШЦ-1
Согласитесь, очень просто можно научиться определять размер деталей при помощи данного приложения. Вы не найдете его в интернете, поэтому инженеры по обучению Центра “Становление” делятся им с Вами и предлагают скачать его по ссылке
Надеемся, что приложение поможет Вам в профессиональной деятельности. А в следующей статье мы расскажем Вам как правильно определять размер детали по микрометру!
